SMD МОНТАЖ ЭЛЕКТРОННЫХ КОМПОНЕНТОВ

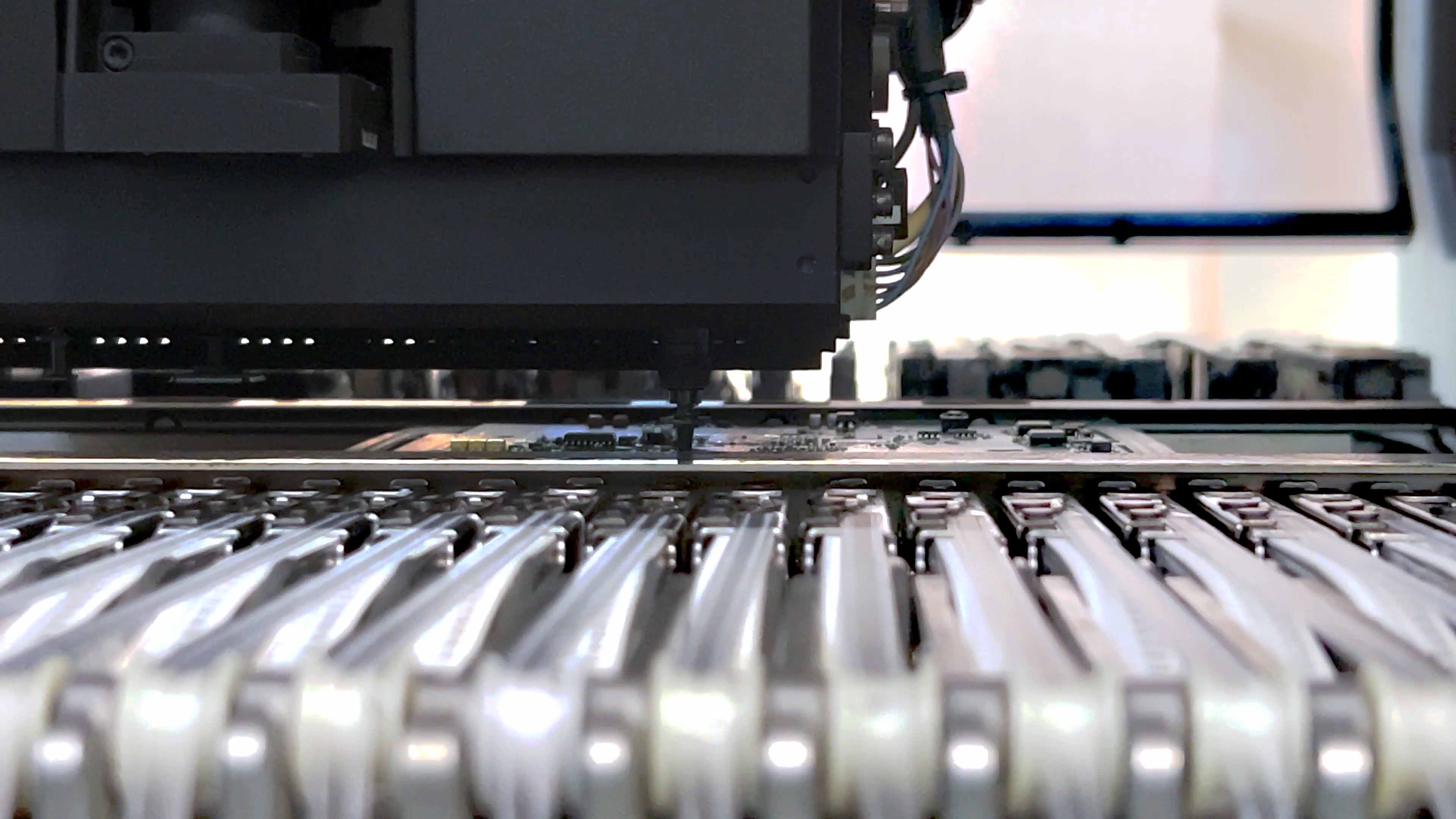

Монтаж SMD компонентов на поверхность печатных плат осуществляется высокоскоростным автоматом SAMSUNG SM321.
Выполняем монтаж всех существующих SMD корпусов электронных компонентов. Например типы монтируемых компонентов: SOT, MELF, TSOP, SOIC, PLCC, QFP, QFN, BGA и поверхностно-монтируемые соединители и элементы нестандартной формы.
Монтируемые корпуса стандартные BGA 1,5; 1,27; 1,0 и BGA с малым шагом (fine-pitch), выпускаемые в настоящее время 0,8; 0,75; 0,65; 0,5; 0,4.
Наряду с серийным производством осуществляем монтаж образцов, прототипов, мелких серий печатных плат.
Преимущества нашего производства
Точность установки
Высокая точность установки SMD компонентов позволяет производить монтаж чипов типоразмера 01005 CHIP 0402.
Подробнее
Производительность и эффективность
Высокая производительность . Скорость монтажа не менее 21000 компонентов в час по стандарту IPC 9850.
Высокая эффективность - может быть установлено до 120 комплектов ленточного питателя (на основе 8 мм питателя)
Подробнее
Гибкость производства
Гибкость производства - наличие мобильной системы смены питателей SM позволяет быстро перейти на новое производство.
ПодробнееЦена точки пайки
Мелкосерийный монтаж плат
До 5 000 точек пайки в парти.
Стоимость 1 точки пайки SMD монтажа - 1.00 руб
Среднесерийный монтаж плат
До 10 000 точек пайки в парти.
Стоимость 1 точки пайки SMD монтажа - 0.45 руб
Серийный монтаж плат
Свыше 100 000 точек пайки в парти.
Стоимость 1 точки пайки SMD монтажа - 0.30 руб
Этапы технологического процесса SMD монтажа и DIP монтажа
Технологический процесс сборки печатных плат состоит из следующих этапов

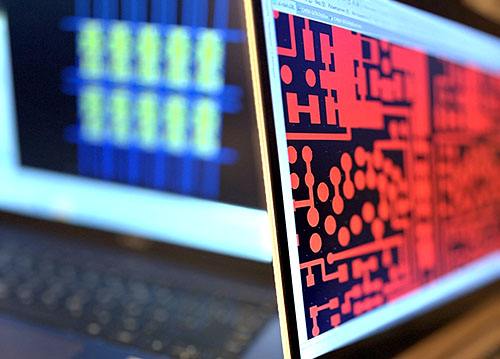

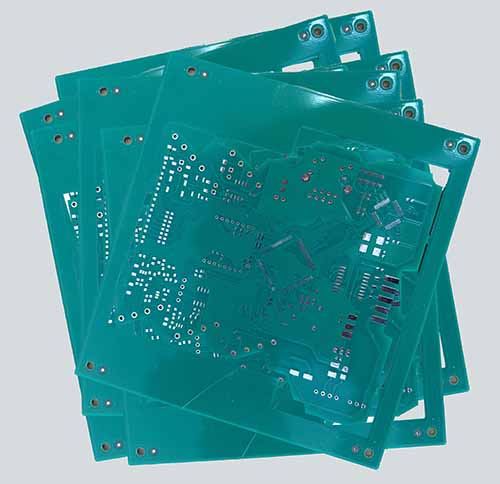

Подготовка производства - контроль качества электронных компонентов, изготовление трафаретов. Нанесение на печатную плату пасты методом трафаретной печати. Применяемые технологические материалы ведущих производителей: "Koki", "Stanol", "Stratoloy", "Loctite", "Zestron" и др.;
Оптический контроль качества производиться на каждом этапе монтажа и сборки

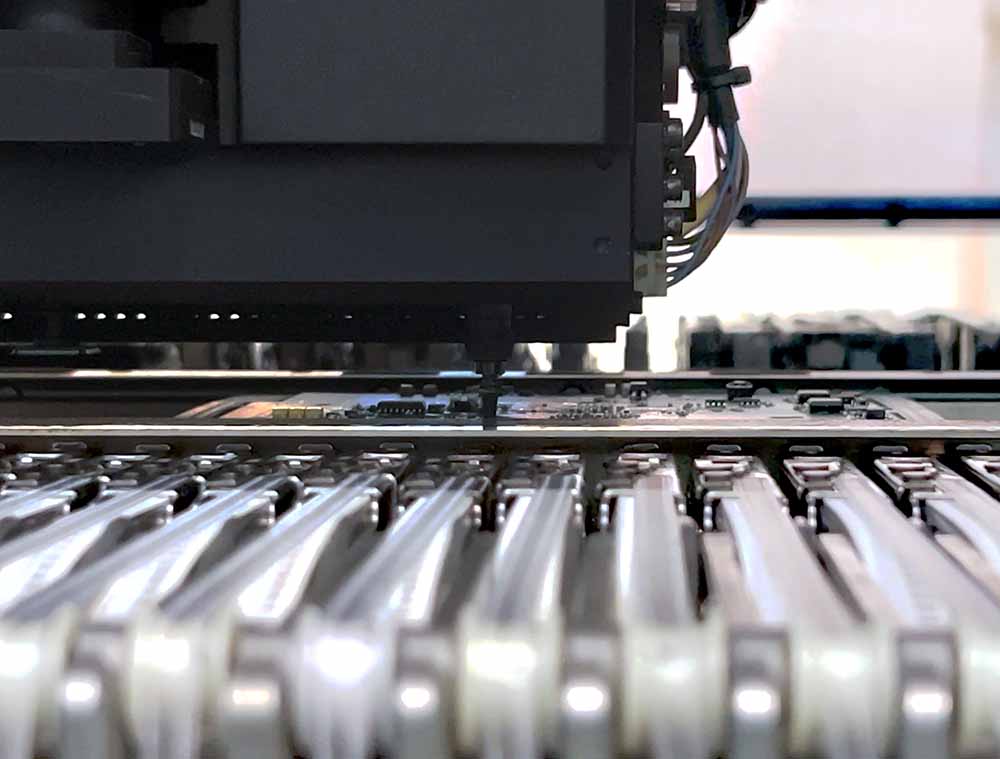

Позиционирование и фиксация компонентов на поверхность платы на линии поверхностного монтажа автоматом SAMSUNG SM321
Оплавление припоя полно-конвекционной печью конвейерного типа TWS-1300
DIP монтаж - участок монтажа выводных компонентов
Отмывка - автоматическая система струйной отмывки

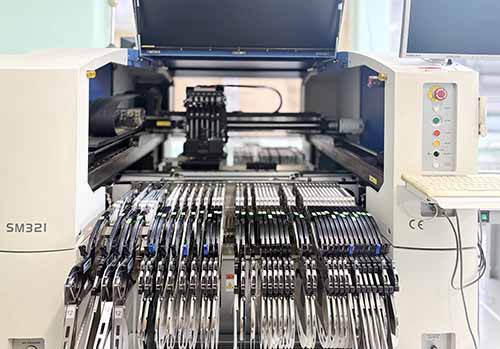

Монтаж печатных плат автоматом SAMSUNG SM321

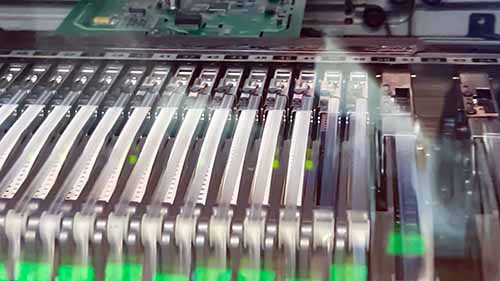

Samsung SM321 - автоматический установщик SMD компонентов на печатные платы.
- Скорость монтажа не менее 21000 компонентов в час по стандарту IPC 9850.
- Габариты печатных плат: мин. 45X45 мм, макс. 450x450 мм.Толщина печатных плат: 0,38-4,2 мм.
- Размер монтируемых компонентов: от CHIP 0402 до QFP 45х45 мм.
- Типы монтируемых компонентов: SOT, MELF, TSOP, SOIC, PLCC, QFP, QFN, BGA, а так же микросхемы в любом из существующих корпусов, с максимальными размерами корпусов 55 мм х 55 мм и поверхностно-монтируемые соединители и элементы нестандартной формы.
Пайка печатных плат в печи TWS1300
Печь TWS 1300 является полно-конвекционной печью оплавления припоя конвейерного типа с высокой производительностью.
- Печь имеет четыре зоны нагрева: три зоны преднагрева, одну зону - пайки и одну зону - охлаждения.
- Конвекция создается с помощью вентиляторов, которые направляют нагретый воздух в горизонтальном направлении.
- Смотровое окно дает возможность наблюдать процесс пайки печатных плат в реальном времени.
- Точный контроль температуры осуществляется микропроцессором в каждой зоне.
DIP или навесной монтаж печатных плат
Наши преимущества
- Сотрудники нашего предприятия работают более 15 лет в отрасли.
- Опыт, мастерство, высокая кваллификация каждого сотрудника.
- Знание тонкостей пайки плат разной степени сложности.
- Быстрый и качественный монтаж выводных компонентов, разъемов, соединителей и других компонентов.
- Изготовление кабелей, жгутов.
Контроль качества на каждом этапе сборки
Контроль качества пайки печатных плат осуществляется с помощью безокулярного стереоувеличителя "Mantis".
- Это уникальный запатентованный прибор для реализации сложных задач, требующих идеального качества изображения при непрерывной работе.
- Стереоувеличитель "Mantis" используется на сотнях тысяч предприятиях в мире и в Россиии.
- "Mantis" является признанным стандартом по оптическим и техническим характеристикам и применяться для проведения различных работ, как на промышленном производстве, так и в лабораторных исследованиях.
Калькулятор стоимости
Для расчета стоимости точки пайки и стоимости монтажа печатных плат в целом по заказу необходима следующая информация:
- количество печатных плат
- односторонний или двусторонний монтаж печатных плат
- количество точек поверхностного автоматического монтажа SMD компонентов
- количество точек навесного монтажа печатных плат
- сроки изготовления заказа
Расчет стоимости монтажа
